自動車業界の金型交換

自動車部品の製造現場における金型交換は、数トン規模の重量物を扱いながら、分単位での迅速な段取りを完結させなければならない点が大きな特徴です。

本記事では、自動車業界の厳しい品質・納期要件に適合した金型交換装置を紹介し、現場での具体的な活用イメージを提示します。
生産ラインの稼働率向上と安全確保を同時に実現するための指針として、本内容を参考にしてください。

自動車業界向け
金型交換装置を紹介

※本記事では、2026年1月23日時点でGoogleの「金型交換装置」検索結果の上位50位以内に表示された12社の製品を対象に、自動車業界で重視される「固定・走行式の適応性」「全電動・サーボ制御機能」「クレーンレス化による安全基準」のいずれかを満たす製品を厳選して紹介します。

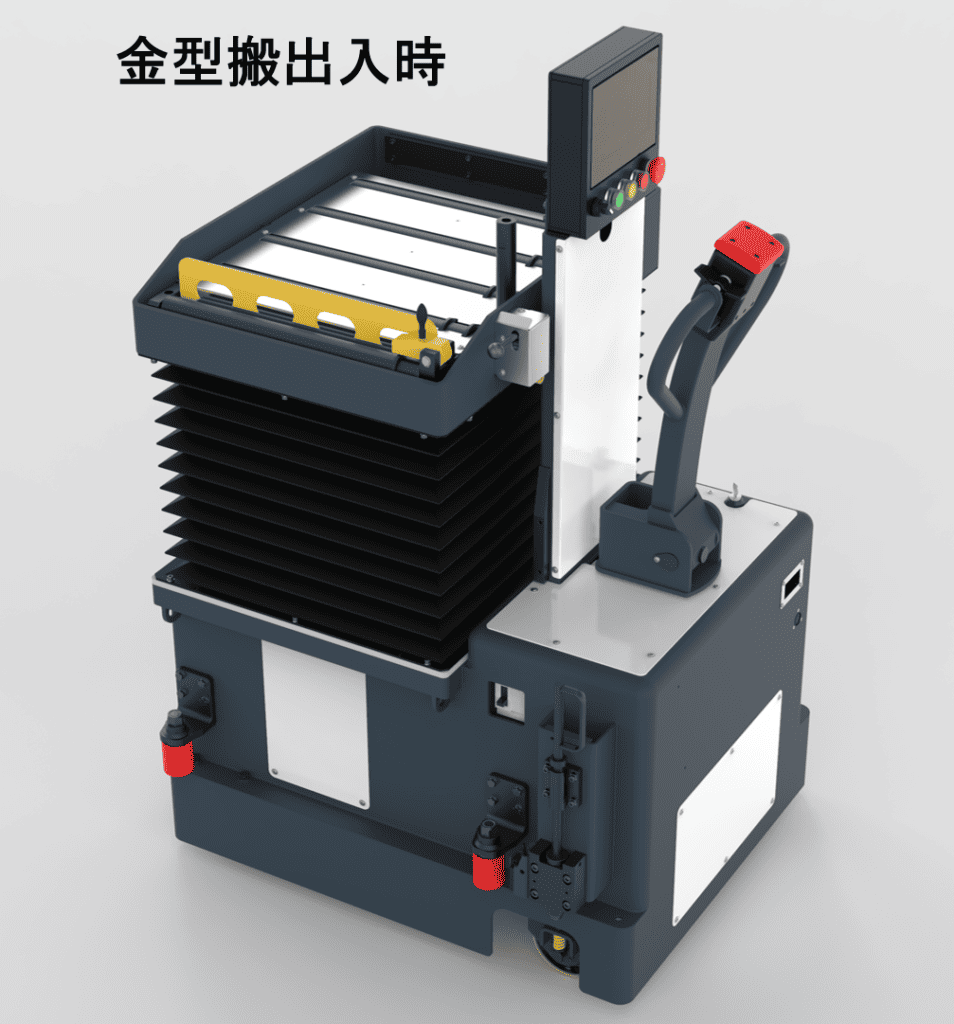

金型交換装置 MMCシリーズ｜
ニチエツ

引用元：ニチエツ公式HP
https://jpvn.co.jp/non-track/

ミリ単位の緻密な操作性と、各社独自の厳しい社内安全規格にも柔軟に対応できる高度なカスタマイズ性を備えています。

重い金型を人力で運ぶ負担やクレーン操作に必要な熟練技術を不要にすることで、経験の浅いスタッフでも安全かつ迅速に型替え作業を行うことが可能。 自動車内装部品の成形現場へ導入された事例では、誰もが高度な安全性を維持しながら作業を行える段取りの標準化を実現しています。

両側式・片側固定式金型交換装置 SDCシリーズ｜
松井製作所

引用元：松井製作所公式HP
https://matsui.net/lineup/sdc/

成形機の両側に配置する両側式は、生産稼働中に次型の外段取りを並行して行えるため、タクトタイムの短縮を重視する新設ラインに適した構造です。

片側固定式は既設ラインなどの限られたスペースにも設置でき、設置環境を選ばない汎用性を備えています。

また、ハンドフォークリフトによる金型の積み降ろしにも対応しており、クレーン設備なしでの運用が可能なため、クレーンレス化と作業負担の軽減を同時に実現できます。

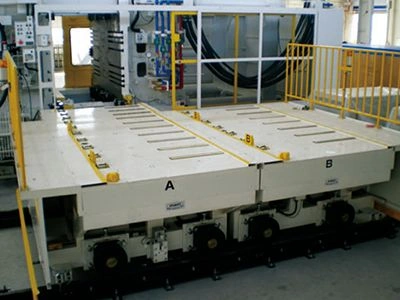

金型交換台車・固定台｜
マキテック

引用元：マキテック公式HP
https://www.makitech.co.jp/conveyor/6/cases.html

床上または床埋込レール上を走行する搬送台車から、連動して新旧の金型を入れ替える固定台まで、多彩なシステムに対応。特に、30トンクラスの超重量金型にも対応可能で、大型のボディーパネル用プレス金型などを扱う現場での使用に適しています。

新旧のラインが混在する大規模工場や、1台の台車で複数の設備を管理して初期投資を抑制したい環境、さらには無軌道搬送が求められる狭小スペースなど、現場の制約に合わせた柔軟な運用が可能です。

オーダーメイド金型交換台車・ステージ｜洲崎製作所

引用元：洲崎電機製作所公式HP
https://www.susaki-e.co.jp/susaki-qcs/

完全オーダーメイドに対応しており、自動車バンパーをはじめとする30トン以上の超重量金型にも使用できます。

準装置では対応が難しい複雑なレイアウトへの設置や、既設機・中古機へのレトロフィット（後付け）による組み込みも可能。自動車業界の生産ラインにおける特殊な制約条件への対応や、既存設備へのシステム統合にも対応しており、段取り工程の自動化を支援します。

自動車業界の金型交換装置に
求められる要件

• 【環境要件】油ミスト・切粉への耐久性や床レールのゴミ噛み対策、夜間無人運転を見据えた安全柵・センサーの完備
• 【生産要件】超重量金型を支える高剛性シャーシと、分単位の交換を可能にする自動位置決め・自動クランプ機能
• 【精度要件】面一合わせにおける0.1mmクラスの精密な位置決めと、繰り返しセットアップにおける高い安定性

自動車部品の製造現場では、数トン級の重量物を高速で入れ替えながら、0.1mm単位の位置決め精度を維持することが安定生産の大前提といえるでしょう。

あわせて、油汚れや粉塵が舞う過酷な環境下で24時間稼働を支える耐久性や、クレーン作業に伴う労働災害リスクを構造的に排除するクレーンレス化など、現場の安全を物理的に担保する仕組みの構築が急務となります。

自動車業界の活用イメージ

• 【設置・レイアウト】成形機列の側面に専用レールを敷設し、無軌道台車が柱の間や狭小スペースを自走可能
• 【作業手順の変化】他工程のクレーン待ちで長時間要していた交換が、全自動高さ調整によりボタン一つで完了
• 【システム連携】成形機と信号連携し、段取り替え時間を正確な生産計画へ組み込む運用

クレーンレス化により、巨大な金型が揺れる下での危険な作業や指詰めのリスクが消え、現場の心理的・身体的負担は大きく減少するでしょう。

サーボ制御による自動位置決めは、従来は熟練工の勘やバール頼みだった微調整をデジタル化し、新入社員でも初日からベテランと同等のスピードと精度で安全な段取り替えができるようになります。

現場の課題に即した
金型交換装置の選定

自動車業界における金型交換は、数トンから数十トン規模の超重量物を分単位で安全に扱うため、要求されるスペックは非常に高水準といえます。

タクトタイム短縮と安全確保を高い次元で両立させるには、自社の工場レイアウトや既存設備に適合した装置を精査することが不可欠です。

当メディアでは、通路が狭い、配管が複雑、独自の特注設計を依頼したいなどといった現場の課題に合わせて、おすすめの金型交換装置・システムを紹介しています。製品選びの参考に活用してください。

自動車業界に限らず、さまざまなモノづくりの現場が抱える課題に応じた金型交換システムも展開しています。
他業界における具体的な改善実例については、下記の業界別に紹介記事を参考にしてください。
