クレーン式の金型交換装置

天井クレーンや専用の吊り上げ機構を用いて金型を昇降させ、成形機の真上から搬入・搬出を行う「クレーン式金型交換装置」。
正面や側面の作業スペースに制約がある現場においても、天井空間を有効に活用することで、重量級金型の着脱工程をシステム化できる方式です。

本記事では、クレーン式搬送の技術的な仕組みや運用上の特徴、導入に適した現場環境について整理しました。
自社の生産体制における最適な搬送手法を判断するための比較材料として、ぜひ参考にしてください。

クレーン式金型交換装置とは

天井クレーン（オーバーヘッドクレーン）の走行機能を活用し、成形機やプレス機に対して重量級金型の吊り上げ・搬送・定位置への載せ替えを一貫して行うシステムです。
吊り上げ機構単体での運用のほか、金型の一時置き場となるステージや、自動着脱ユニットと組み合わせた複合的なシステム構成も含まれます。

金型の吊り部に専用のフックや治具を掛け、ホイストで昇降させながらレールに沿って移動し、ガイドに合わせて機械へセットします。

人力やフォークリフトによる搬送作業を代替するため、事故リスクの抑制と段取り工程の安定化を同時に実現。
床面の作業スペースを占有せず、工場上部の空間を有効に活用して搬送経路を確保できる点が主な特徴です。

導入に適した現場環境

クレーン式システムは、天井高が確保されており、レールの敷設が構造上可能な現場においてその真価を発揮します。
特に数トン規模の大型金型を扱う環境や、品種切り替えが頻繁で段取り工数が生産性に直結するラインでは、空中動線を活用した迅速な搬送が大きな強みとなります。

既存の天井クレーン設備を保有している工場であれば、専用の自動着脱ユニットといった追加設備の導入のみでシステム化を図れるケースも少なくありません。

これにより、床面の作業スペースを維持したまま最小限の設備改修で導入できるため、投資回収の見通しを立てやすい点も大きなメリットです。

導入が困難な現場環境

天井高の不足によりクレーンレールの設置が物理的に困難な環境や、建屋の耐荷重条件が重量物の吊り下げに適合しない現場には適しません。

また、金型交換の頻度が極めて低く、段取り工程の自動化による時間短縮メリットが限定的な場合は、設備投資に見合わない可能性も考えられます。

システムの導入にあたって、工場の構造改修を伴う大規模な基礎工事が必要となる現場においても、慎重な費用対効果の検討が不可欠です。
こうした環境では、床面を走行する横入れ式や自走式台車の方が、結果として柔軟な運用を可能にする場合があります。

クレーンの空き待ちや吊り作業が段取り時間を長引かせている場合は、作業を細分化し、機械停止中に行う作業を減らす視点も有効です。

クレーン式金型交換装置を紹介

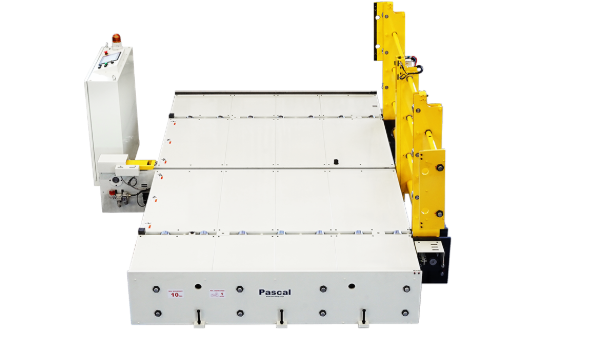

パスカル「ダイステージ」シリーズ

パスカルの「ダイステージ」は、大型プレス機における金型交換工程をシステム化するステージ機構です。
天井クレーンで吊り下ろした金型をステージ上で受け、機内へ水平移動させることで、精密な位置決めと確実な着脱を支援します。

プレス機の能力や金型重量に応じた幅広いモデルを展開しており、3トンから10トンクラスの重量物であっても、内蔵されたプッシャ駆動により一貫した移載制御が可能です。

フォークリフトを用いた直接搬送と比較して、機械前面に車両が旋回・進入するための余分なスペースを必要としません。
足元の作業環境を広く安全に維持できるため、段取り工程の標準化と事故リスクの抑制を同時に図れる点が運用の利点です。

金型交換装置は、方式ごとに特徴や適した現場条件が異なります。方式の違いを把握したうえで、次に検討したいのが具体的な製品・システムの比較です。現場の課題に応じて、実際の装置・システムを確認してみてください。

クレーン式金型交換装置の
選定における検討事項

導入を検討する際は、まず既存の天井クレーンにおける耐荷重や走行範囲が、自社の運用要件を充足しているかを検証する必要があります。

将来的に導入予定の重量級金型への対応可否や、保管場所から成形機までの搬送ルートを網羅できるかといった視点が、システム構築の基盤となります。

また、クレーンを他工程と共有する場合、金型交換時に待ち時間が発生し、全体の稼働率を低下させるリスクも評価対象に含めなければなりません。

加えて、床上操作式クレーンの運転には法令で定められた資格が必要であり、玉掛け作業にも荷重条件に応じた資格が必要となるため、有資格者の確保は導入前の重要な検討事項に含まれます。

単なる吊り上げ補助に留めるのか、専用ステージを併設して精密な位置決めと自動着脱を目指すのかなど、現場の運用フローに応じた構成の選定が必要です。

導入検討時の
チェックポイント

• 【システム化の範囲】機械周辺での吊り上げ・載せ替えに特化するか、保管庫からの搬送工程まで連結させるか
• 【自動化の深度】作業員によるペンダント操作を主とするか、生産管理システム等と連動した無人運用を視野に入れるか
• 【施工の許容範囲】既存の天井クレーン設備をそのまま活用するか、大規模な工場改修や建屋の補強工事を許容するか

クレーン式は重量物を吊り上げて移動するため、装置選定とあわせて大型金型の落下・接触リスクへの対策も重要です。

よくある質問

Q. クレーン式の金型交換は、どのような工場に向いていますか？

A. 天井クレーンがあり、金型を吊った状態で安全に搬送できる上空スペースを確保できる現場に向いています。
既存クレーンを活かせる一方、他工程とのクレーン共有や待ち時間が課題にならないかも確認しましょう。 待ち時間と吊り荷に加え、クレーン能力、玉掛け、搬送経路までを実際の運用条件として分けて評価すると、クレーン式が現場の重量・搬送条件に合うか判断しやすくなります。 作業範囲の違いを比べる際は金型重量も同じ条件で見ることが、金型交換・クレーン式の判断基準をそろえるうえで重要です。

Q. クレーンの定格荷重が金型重量を上回っていれば問題ありませんか？

A. 定格荷重だけでなく、吊具の重量、作業半径、走行経路、フック高さ、金型の重心も確認する必要があります。
クレーンと吊具を含めた一連の搬送条件で安全性を判断しましょう。 吊り荷、クレーン能力、玉掛けの優先度は案件ごとに変わるため、搬送経路と待ち時間も合わせて見ると、クレーン式が現場の重量・搬送条件に合うか判断しやすくなります。 金型交換・クレーン式では、金型重量と吊り荷の条件差も判断根拠になるため、同じ前提で比較できるよう分けて考えることが大切です。

Q. クレーン式は金型交換時間が長くなりやすいですか？

A. クレーン待ちや玉掛け、位置合わせに時間がかかる現場では長くなることがあります。
専用治具や事前準備で短縮できる場合もあるため、現在の交換時間を工程別に測って他方式と比較するとよいでしょう。 比較の前提として玉掛け・吊り荷・クレーン能力・搬送経路・待ち時間を切り分けて整理すると、クレーン式が現場の重量・搬送条件に合うか判断しやすくなります。 金型交換・クレーン式については、玉掛けだけでなく吊り荷が変わる場面も想定すると、同じ基準で判断しやすくなります。

Q. クレーン式から無軌道式へ切り替えると、クレーンは不要になりますか？

A. 金型交換工程では使用を減らせる場合がありますが、金型の搬入や保管、メンテナンスでクレーンが必要なこともあります。
どの工程を置き換えるかを整理して、設備全体で判断しましょう。 吊り荷だけを基準にするとクレーン能力や玉掛けによる差を見落とすことがあるため、搬送経路・待ち時間まで含めて評価すると、クレーン式が現場の重量・搬送条件に合うか判断しやすくなります。 金型交換・クレーン式の条件を比較するときは、クレーン能力と玉掛けを分けて見ることで、結果の差がどこから生じたか把握しやすくなります。
